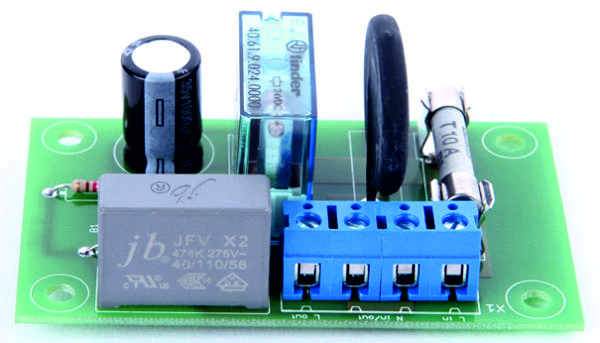

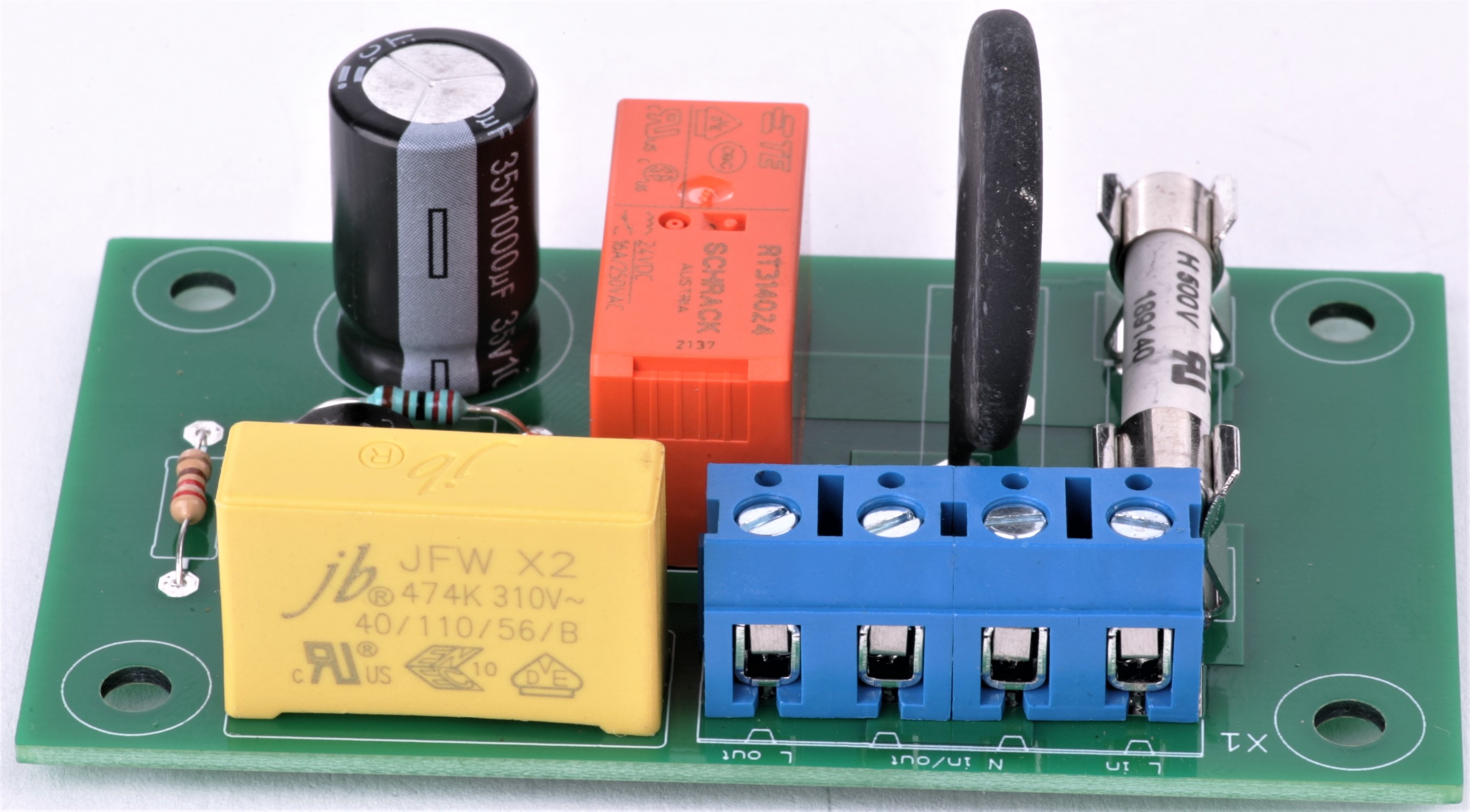

Einschaltstrombegrenzer mit NTC

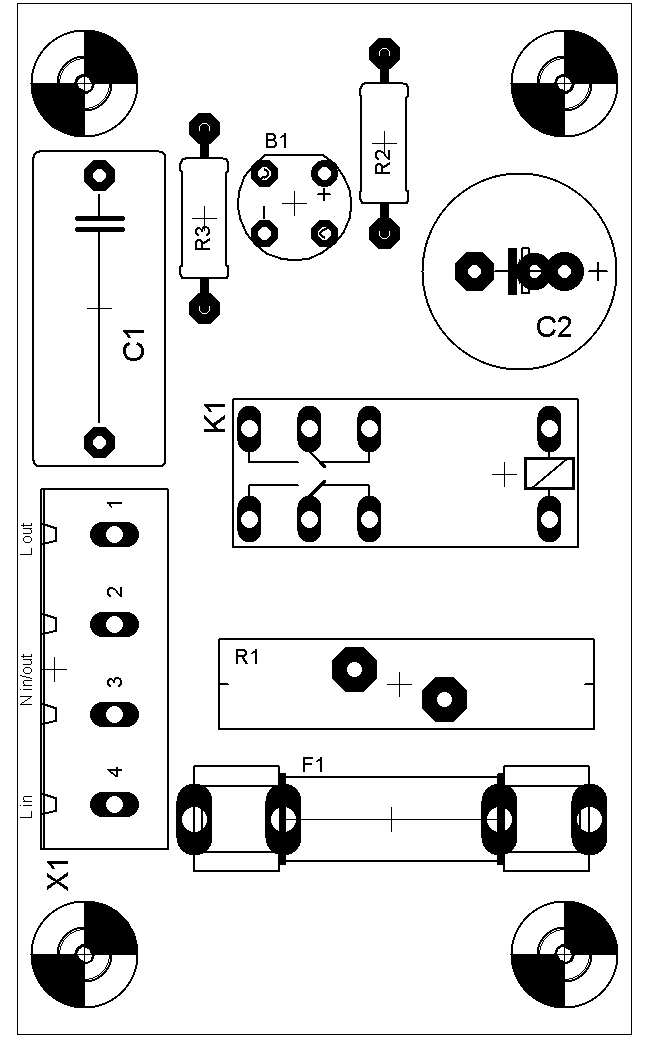

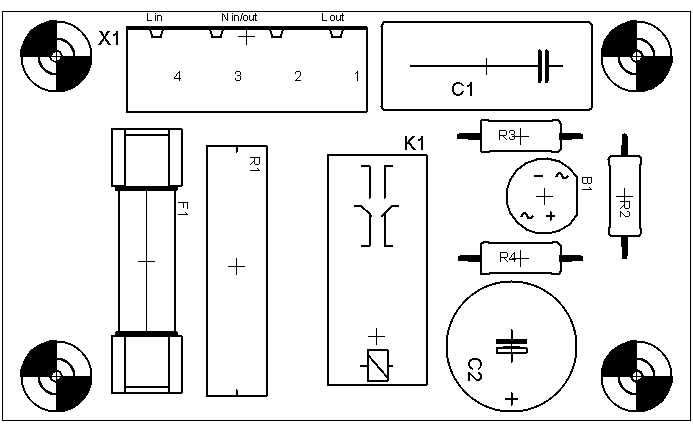

- Leiterplatte 52x87 mm 70µ Cu, 2 Lagig Durchkontaktiert
- Schaltstrom Max. 16A
- 6,3x32 US Sicherungshalter
- Printklemme bis 2,5m² Cu
- 0,5 Sec. Verzögerung
- NTC
Beim Einschalten von Induktiven Lasten wie Transformatoren oder Motoren, kommt es öfter mal vor das der 16A Automat bei zu hohen Strom Abschaltet. Um dies entgegen zu wirken ist eine Einschaltstrombegrenzung Erforderlich.

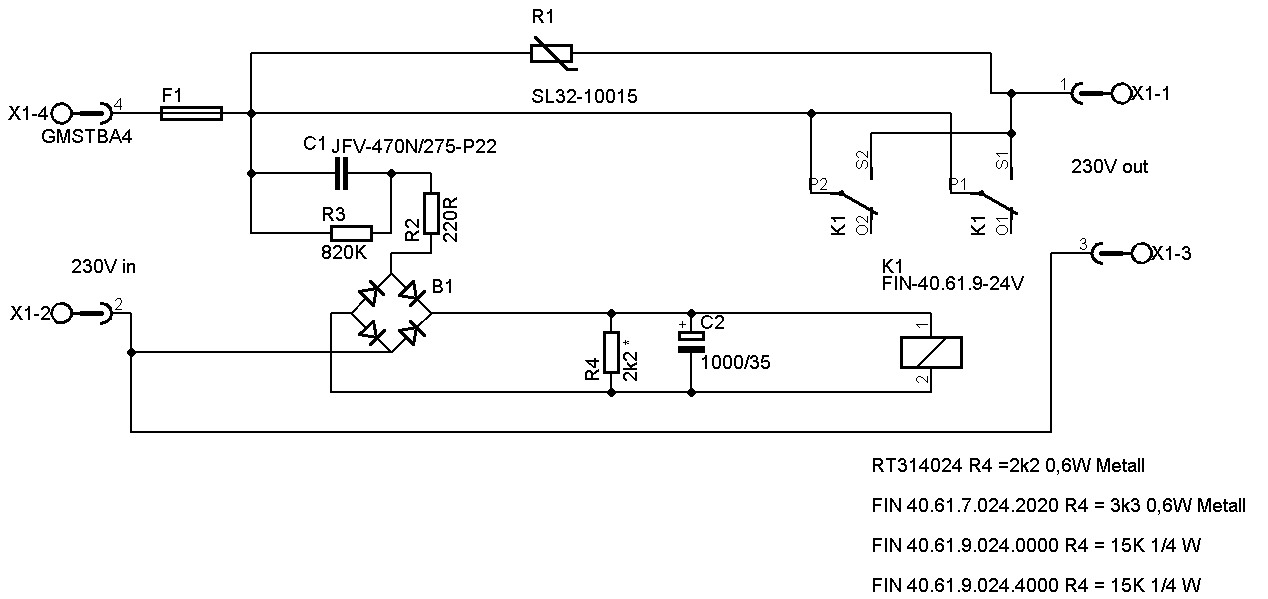

Mit Hilfe eines Hochleistung NTC wird der Strom begrenzt. Ein Zusätzliches 16A Relay schaltet dann bei 1000 µF ungefähr in 0,5 sec. Verzögerungszeit. C2 ist mit RM 5 und 7,5mm Ausgestattet um ggf. wenn erforderlich die Verzögerungszeit zu erhöhen. In der Regel Reichen 0,5 Sec. aus.
|
Menge |
Wert |
Device |
Bauteile |
|
1 |
1000/35 |
RM 5 – 7,5 |
C2 |
|
1 |
SL32-10015 |
SL32 |
R1 |
|
1 |
220R |
1/4 Watt |
R2 |
|
1 |
820K |
1/4 Watt |
R3 |
|
|
|
|
|
|
1 |
FIN-40.61.9-24V |
Rel. |
K1 |
|
2 |
SI Halter |
X F1 |
|
|
1 |
Nach Bedarf 16A max. |
US Fuse 6,3x32 |
F1 |
|
1 |
Leiterplatte |
Strombegrenzer |
|
|
1 |
MKP4-630-0,47 |
52x87mm |
C1 |
|
1 |
X |
DG305-7.5-04P-12 |
X |
|
1 |
B500C1500 |
B1 |
